U sljedećem postu ću vam objasniti povezivanje trofaznog motora na monofaznu struju. Ovdje postoje pravila koja morate uzeti u obzir prije povezivanja :
1. Ovo možemo povezati samo sa motore kojima na pločici piše : DY 230/400V
2. Trofazni motor može biti maksimalne snage do 1.1kW
3. Snaga motora će biti reducirana za oko 30%
4. Za svakih 100w snage snagu kondenzatora treba povećati za oko 8µF

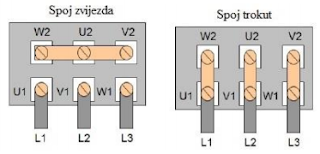

U kutiji trofaznih motora ćemo najčešće pronaći namotaje spojene u zvijezda spoj. Prvo što ćemo napraviti je spojiti namotaje u trokut spoj, što je prikazano na slici :
Nakon što smo namotaje spojiti u trokut spoj, spajamo motor na sljedeći način :
U1 - L1 - Faza - L (smeđa ili crna)
W1 - L3 - Nula - N (plava)
V1 - L2 - Jedan kraj kondenzatora spajamo ovdje
Drugi kraj kondenzatora spajamo na L1 ili L3, čime mijenjamo smjer vrtnje motora kao što je prikazano na donjoj slici :
Nadam se da će vam sadržaj biti koristan. Prije bilo kakvih radova obratite pažnju da je uređaj isključen sa izvora napajanja. Obavezno kratko spojite kondenzator prije prespajanja jer u sebi može imati naboja - može vas udariti struja. Pozdrav!
